簡單電動機斷相保護器的原理分析
點擊次數:1632 發布時間:2018/10/14 21:26:31

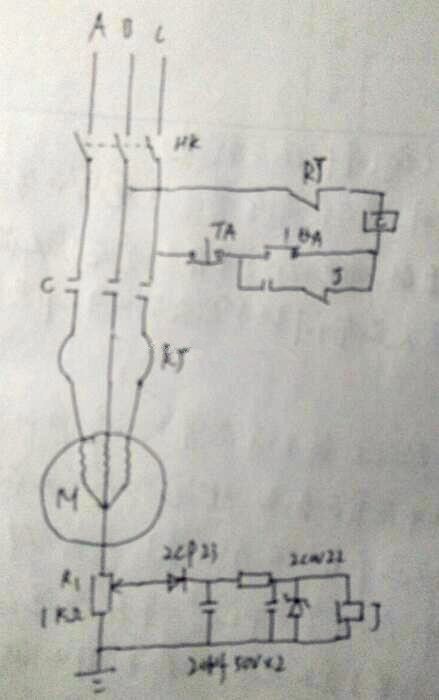

 最近給一石料廠維修一臺傳送帶電動機線路,發現了一款小型的斷相保護器。由于以前沒見過,感覺很好奇,便進行了拆卸。拆卸后,見元器件少,電路簡單,便繪制出了接線圖,共同行參考。

簡單電動機斷相保護器的原理分析
       它的動作原理是:當運行中的電動機有斷相時,電動機的中性點不是零電位,與地形成電位差,此電壓經整流穩壓,使繼電器J得電吸合,常閉點斷開,接觸器C線圈供電被切斷,C斷電釋放,從而保護電動機不因缺相而燒毀。



斷相保護器概念簡介

三相電動機“斷相保護”的研究

隨著工農業生產的發展,三相電動機得到了廣泛的應用,在生產機械的電氣控制線路中,采取了對電動機的各種保護措施。由于過流保護、短路保護、欠壓保護、過載保護及零壓保護很容易實現控制,但在很多斷相情況下,三相電動機低速運轉,定子電流很大,很容易造成電動機的燒毀,經濟損失嚴重。因此,對三相電動機“斷相保護”的研究也越來越受關注。

從電流方面看,目前常用的三相電動機斷相保護器,用戶使用時大多數不會(huì )配比、計算與調試,很不方便,而且斷相后沒有記憶功能,不能與閘刀配合使用,使用范圍受到限制;從接線方面看,對Y型聯接的電動機,當某相斷相則該相無電流,而另兩相中有某相電流比額定電流高時,則將使該相保護器切斷電源,使電動機停止運行,從而實現斷相保護。而△型聯接中情況就不一樣,在保護器保護的情況下仍將電動機燒毀,達不到斷相保護的目的。所以,對Y型聯接的電動機采用電流型、熱效應型作斷相保護,對△型聯接的電動機斷相保護采用電壓型作斷相保護。

電壓型電動機斷相保護器,在Y型、△型聯接的電動機中都能起斷相保護作用,克服了熱效應型、電流型在電動機斷相保護中的局限性,而且具有低電壓、過電壓保護功能,適用于三相四線380V供電條件下的各種電動機。

運行因素

在三相電動機的使用過程中,經常出現其因缺相運行而燒毀的情況,根據研究,以下幾個方面的因素只要存在一條,就可導致電動機的斷相運行。

(1)某相熔體燒斷。

(2)控制電動機的閘刀開關如果不及時檢修,質量較差,再加上長時間使用,也會(huì )發生斷相故障。

(3)當用電量集中時,在變壓器低壓出口的保險片和配電室內供電總閘刀熔斷器容易熔斷。

(4)電動機中某相繞組內部接頭斷線或者是導線接頭接觸不良都會(huì )造成斷相運行。

(5)操作頻率過高或者負載較大時,造成電動機短路,從而燒斷熱元件。

(6)當電動機超負載運行、故障運行、供電線路電壓不穩定或者交流接觸器容量選擇不當時,會(huì )造成主觸頭接觸不良,導致斷相運行。

斷相保護原理

電動機斷相保護裝置的電路共有六個外接端子,其中N是接電源的零線,A、B、C是接主電路對應的A相B相和C相,IN和OUT兩個接線端與控制回路電源串接。每個外接端子的內部都是固有部件,必須一一對應,同時,柱與柱之間的距離應盡可能地大,這樣可以防止并聯接線柱之間短路。因此,這些固有部件一定要謹慎接好,接錯時還有可能燒壞保護裝置。

斷相保護方法

電動機斷相保護的方法有:采用電壓繼電器、采用斷絲電壓保護、采用帶斷相保護的熱繼電器、采用專門為斷相運行而設計的斷相保護繼電器、采用欠電流繼電器等。

斷相保護的目的

在三相電動機的運行中,只要有以下情況之一,如接觸器觸點燒損等造成一相接觸不良,安裝維護等原因造成一相斷線或者三相電源的熔斷器一相熔斷,都會(huì )造成三相電動機斷相運行。如果發現不及時,還會(huì )造成電動機的燒毀以及設備的損壞,從而影響連續的生產,造成一定的損失。

為了保障電動機的安全運行,一般重要電動機都裝有各種斷相保護裝置,以防在發生缺相時造成電動機的燒毀,盡可能減少不必要的損失。

基本原理

當今的電動機缺相保護電路線路復雜,元件較多,工作可靠性不高,大部分采用電子式保護裝置,或者由于工作失常,造成電動機不能合閘或保護拒動,影響生產的順利進行。

本文介紹的保護裝置不僅具有元件少,原理簡單,基本不需維護、工作可靠等多方面的特點,而且通過盡可能適當的配置元件,還可起到無功補償的作用。

該保護裝置的原理是:三相星形接線的中性點,三相負載平衡時電位基本是低電位,當三相電源缺相時,中性點電位會(huì )升高到相電壓。根據此特點監測電源的供電情況,可以起到缺相保護作用。

接線說明

接線時,三個電容器接成星形,電容器端子分別接A、B、C三相電源,中性點接電壓繼電器的線圈,線圈另一端接地。電壓繼電器的常閉接點應串接于交流接觸器的控制回路中。當A、B、C任一相斷開時,中性點電位升高為相電壓,電壓繼電器動作,使交流接觸器的控制回路斷開,切除電動機電源,實現了斷相保護。

對于低電壓電動機來講,主要是耐壓水平足夠就可以,電容器容量不需太大。在選擇電容器容量時,可以結合電動機的功率選擇合適的電容值。

對于高壓電動機,其保護裝置相對完善。這種保護裝置適用于各類三相感應式電動機,接線簡單,基本不占用空間,容易實現。

分類

從保護原理上看,可分為兩類:一、基于電壓的斷相保護。原理是通過檢測電源電壓來發現是否存在缺相。一般這類產品往往兼有相序保護功能,稱為“電壓相序繼電器”。優點是使用簡單,一臺“電壓相序繼電器”能保護多臺電動機,缺點是只能對電源缺相進行保護,對于交流接觸器觸點接觸不良等造成的電動機缺相不起保護作用。另外,對于動態缺相(即電動機運轉后再發生的缺相),因電動機的發電作用,失電的那一相電壓并不為零,而通常只比正常的相電壓略低,這類產品的誤判率較高。

二、基于電流的斷相保護

通常是用電流互感器檢測電動機三相電流,不論是電源故障還是交流接觸器觸點接觸不良,都能保護。這類產品通常叫做“電動機綜合保護器”,集過載保護、缺相保護,三相不平衡保護等功能于一身。這類產品又分電子式和智能型兩大類,電子式的功能較簡單,價格便宜,目前市面上的產品性能和質量良莠不齊,從幾十元到一兩百元一個不等,基本選擇原則還是一分價錢一分貨。智能型功能完善但價格較貴,最明顯的特征是智能型一般都可以顯示電流。目前市面上有一種叫“維繼”的產品,性能和價格都比較適中,對電機斷相的保護比較完善。電動機燒毀有60%是因為缺相引起的,所以電動機的斷相保護非常重要。
