電機保護器常見故障說明
點擊次數:1491 發布時間:2019/8/5 15:54:08

電機保護器常見故障說明

斷相:電機的三相供電中一相缺失或斷開。

三相電流不平衡:電機的三相供電中電壓不平衡或電機某一相繞組內部短路造成的故障。

過載:電機實際負載電流超出電機額定電流。

過壓:電機供電電壓超出電機額定電壓上限> 1.2Un。

欠壓:電機供電電壓低于電機額定電壓下限< 0.8Un。

堵轉:在電機起動或運行中,轉子因機械故障等原因被卡死而造成的故障。

接地/漏電:電動機定子繞組(俗稱線包)因絕緣下降或損壞導致電機外殼帶電而造成的故障。

兩種方式:

一種是測量電機外殼對零線電壓;

一種是通過零序電流互感器測量三相電流的產生的零序電流。電機保護器的繼電輸出,最終是通過交流接觸器執行分斷操作,接觸器動作速度比較慢,造成不能實現快速分斷操作,所以保護器的漏電保護功能只是輔助保護功能,對接地故障保護更為合理。

短路:電機定子繞組某相或相間短接造成的故障或電流超過額定電流的8倍。

電機保護器的繼電輸出,最終是通過交流接觸器執行分斷操作,接觸器動作電流等級余量較小,容易產生觸頭粘連,因此在用電機保護器做短路保護時,只能作為輔助保護。如果是用保護器的繼電輸出去控制斷路器的分勵線圈或電動分勵操作機構.可以達到短路保護的目的。

擴展閱讀:電動機常見故障分析及解決方法

電動機作為人們生產和生活中不可缺少的重要的動力提供者,在使用的過程中很多的電機會(huì )出現發熱很?chē)乐氐默F象,但是很多時候不知道怎么去解決,電機出現任何故障都會(huì )對生產造成影響,電氣工作人員必須掌握有關異步電動機安全運行的基本知識和常見故障的處理方法,做到及時發現和消除電機事故隱患,保障安全運行。

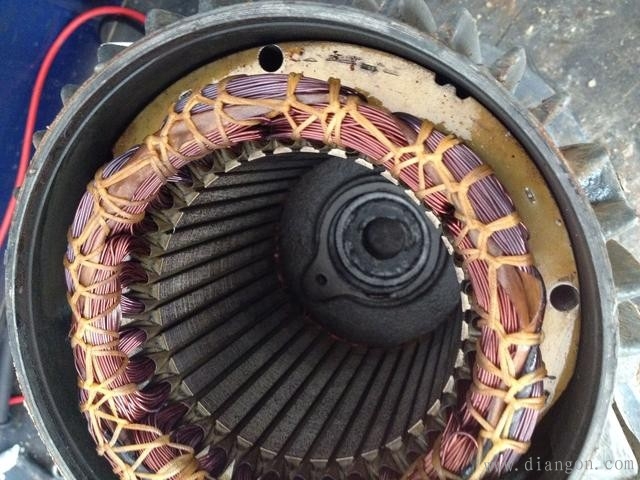

電動機故障分析及解決方法

電動機常見故障分為機械故障和電氣故障兩大類,電氣故障包括:定子和轉子繞組的短路、斷路、及啟動設備故障;機械故障包括:振動過大、軸承過熱、定子與轉子相互摩擦及有不正常噪音等。

一、電動機空載起動時的故障

1、現象:無聲響又不轉動

處理:

①先用萬用表查看電動機接線端子處的電壓,如果沒有電壓或者只有一相電壓,說明電源沒有接通或者供電電源有故障。

②如果電動機接線端子處三相電壓基本平衡,說明電動機定子繞組接線有問題,最大可能就是中性點沒接好或者引出線沒接好。

2、現象:接通電源后,電動機只有嗡嗡聲但不轉動

處理:必須立即斷開電源,然后再仔細查找原因

①單相運行首先檢查電源,看是否是電源一相斷線、熔斷器一相熔斷、接觸器一相接觸不好;再者檢查電機定子繞組引出線,是否一相未接好。

②檢查機棫部分是否被卡。這種故障在起動前檢查電機時,看電動機能否輕輕轉動,很容易發現

③電源電壓過低或者▲形接法的電動機技接成Y形,并且帶負載起動。只要測定電源電壓及電動機接線方式是否正確就能發現。

3.現象:通電后起動電機,熔斷器很快熔斷(或過流保護動作)

處理:

①檢查熔斷器的額定電流與電動機容量不匹配。

②檢查Y形接法的電動機是否被誤接成▲形。

③電動機電源到接線端子之間的線路有相間短路或者對地短路。斷開電源開關,拆開電動機接線頭,利用兆歐表檢查就能發現。

④電動機定子繞組或者引出線有相間短路或者接地。

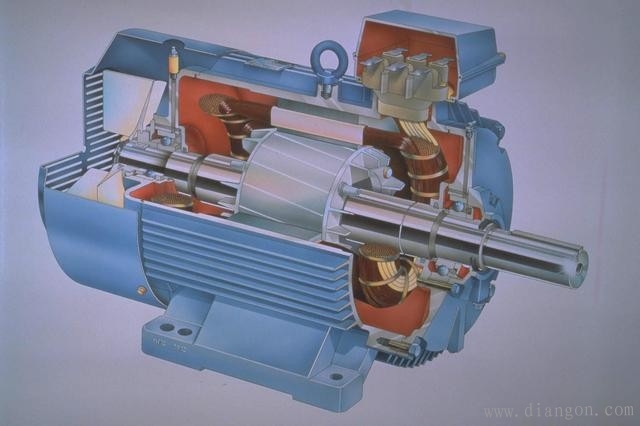

電動機故障分析及解決方法

二、電動機運行中的異常

電動機在運行中經常會(huì )出現一些不正運行現象,如:電動機振動、電動機過負荷、電動機聲音異常、軸承和線圓溫度升高、電流增大及轉速變化等,這些異常雖然不會(huì )使電動機保護動作跳閘,但已影響到電動機的安全運行。某些異常運行的重要電動機,如不及時處理,不但會(huì )造成電動機本身故障,還會(huì )引起停機、停爐等重大事故。

1、電動機缺相運行

現象:電流表指示上升或為零;電動機本體溫度升高,同時振動增加,聲音異常。

處理:電動機的缺相運行就是三相電動機因某種原因造成回路一相斷開時的運行方式。首先檢查是電源缺相還是電動機定子回路的故障。防止電動機缺相運行的方法之一就是靠值班員的判斷,發現后及時處理;二就是在電動機回路中加裝缺相保護器。

2、電動機本體發熱

現象:電動機在運行中本體溫度和溫升比正常運行時顯著升高,而且電流增加。

處理:

①檢查所帶機械負荷是否有摩擦或卡澀現象。

②檢查機械負荷是否增大,若是,應減少負荷,至溫度穩定。

③檢查電動機通風系統是否有故障,同時應降低負荷。

④檢查電動機各相電流是否平衡,判斷定子繞組故障還是缺相運行。

3、電動機發生振動

①電動機與所帶機械中心不一致。

②電動機轉子不平衡。

③電動機軸承損壞。

④電動機基礎強度不夠或地腳螺絲松動。

⑤電動機缺相運行。若電動機振動超出允許值范圖,應立即停止電動機運行。

4、電動機聲音異常

①電動機機械方面的原因:軸承聲音不正常,如因缺油造成的,應立即加油;若軸承已損壞,應立即停止運行。

②電氣方面的原因:查看電壓及頻率是否正常;查三相定子電流是否平衡,判斷是否有斷線現象或燒組內部有匝間短路情況。

三、電動機燒機

三相異步電動機燒機的原因總結可以分為;負載,電源、電機絕緣、缺相。

1、負載(過載):超過載運行,導致電機發熱?;蛘唠姍C啟動頻繁,導致電機過熱。這種的燒機會(huì )出現電機內部定轉子兩端都會(huì )燒黑,燒黑的部位比較均勻(一般電機都有一個因定的運行功率,稱之為額定功率,單位為瓦(W),如果在某種情況下使電機的實際使用功率超過電機的額定功率,則稱這種現象為電機過載)。

2,電源:電壓過低加上負載在額定情況下,電流加大,電機過熱。電源電壓過高,燒機?;蛘唠姍C缺相運行。這種情況比較少,也很容易判斷,主要是線路有燒灼的痕跡。

3、絕緣:電機內部絕緣不符合標準,存在匝間相間短路?;蛘邇炔拷泳€(xiàn)錯誤。這種燒機與過載燒機有的時候容易混淆,定轉子同樣會(huì )燒黑,不過在短路部位會(huì )有明顯的燒灼痕跡,比如有的時候會(huì )出現銅鎦,繞組局部嚴重燒毀。

缺相燒機:

1、電動機是三角形接法:只會(huì )燒掉一相繞組,可以用兆歐表(搖表)測量出一相繞組對地絕緣破壞。

電動機故障分析及解決方法

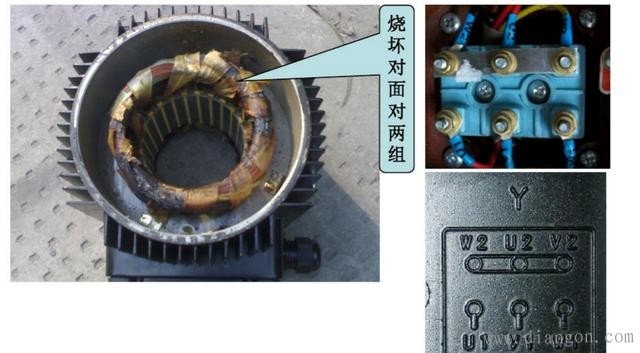

2、電動機是星形(Y)接法:有兩相繞組會(huì )燒掉,可以用兆歐表(搖表)測量出兩相繞組對地絕緣破壞。
