簡單的三相電機缺相保護電路的工作原理及注意事項
點擊次數:1323 發布時間:2019/6/18 13:53:28

大家好我是小豆,本期我們介紹三相電機在使用過程中因為缺相燒電機的故障,首先我們三相電機燒壞的原因有過載,缺相等等原因,那么我們在實際維修中如何杜絕此類故障的發生?

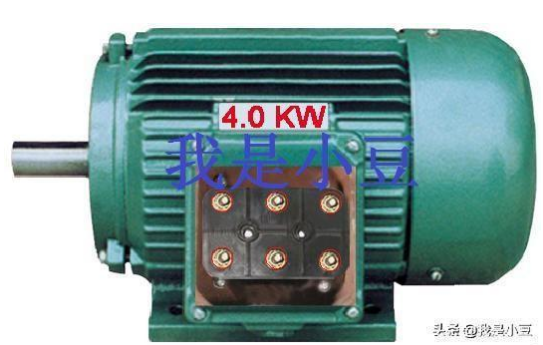

電動機

第一:相序保護器。我們下圖中相序保護器為例,三相四線制,輸入三根火線一根零線,

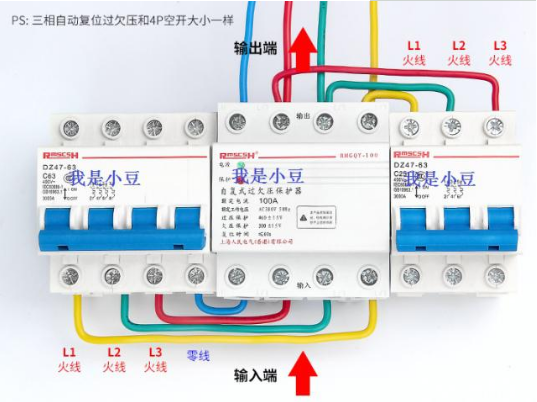

過欠壓保護器

當電壓低于標準電壓,缺相時,過欠壓保護器會(huì )動作。

過欠壓保護器

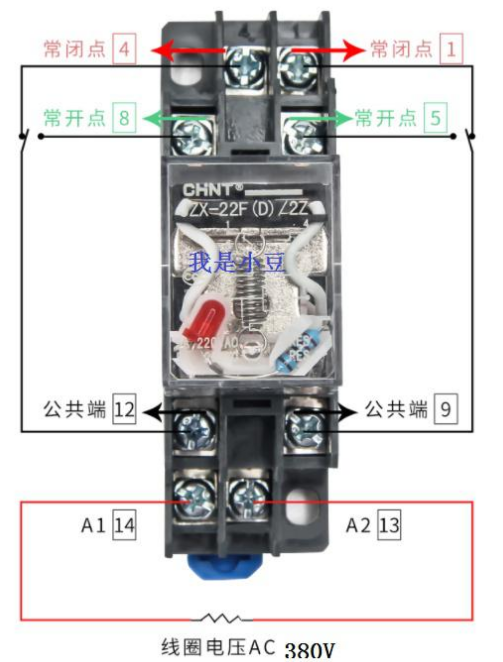

第二:中間繼電器,這時我們可用中間繼電器,

中間繼電器

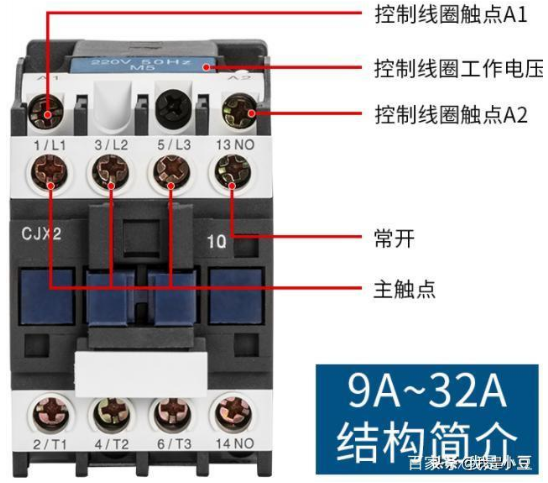

接觸器,在控制電路電路中我們都會(huì )用大接觸器,所以我們可以用繼電器控制接觸器。

交流接觸器

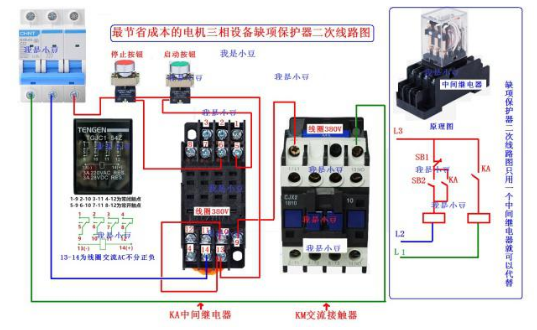

最節約成本的電機三相電機缺相保護器,大家看電路圖,L1---L2--L3,三相電源,L1綠色進接觸器線圈,L2藍色線進中間繼電器線圈,L3一根進停止按鈕常閉,另一根進中間繼電器的常開。經過停止按鈕出來進SB2啟動按鈕,同時并聯到中間繼電器KA常開,啟動按鈕出來進繼電器線圈,KA繼電器的常開觸點出來進繼電器線圈。

電動機保護裝置接線圖

運行演示:按下啟動按鈕中間繼電器的電自鎖,這時KA繼電器常開觸點閉合,接觸器的電吸合。

假如現在-L3,有一根線斷開了,此時L3斷電,接觸器因為繼電器線圈失電,接觸器失電斷開。

假如:L2失電,此時繼電器線圈失電,常開觸點斷開,接觸器失電停止。

假如:L1失電,接觸器直接失電斷開,

最簡單,可靠的三相電機缺相保護電路
