答:肯定有呀，過載、缺相保護那僅僅只是它的保護中的一種功能。不然就對不起“綜合”保護二字了。所有的電動機綜合保護器必須符合國標GB14048.4的技術指標。

常用的電動機綜合保護器品種型號比較多，但其功能基本上都是差不多的。都可以對電動機進行短路、過載、欠壓、過壓、斷相等保護。

它是一種能根據外動或自動地接通、斷開電路，以實現對電路或非電對象的切換、控換和調節的元件或設備。

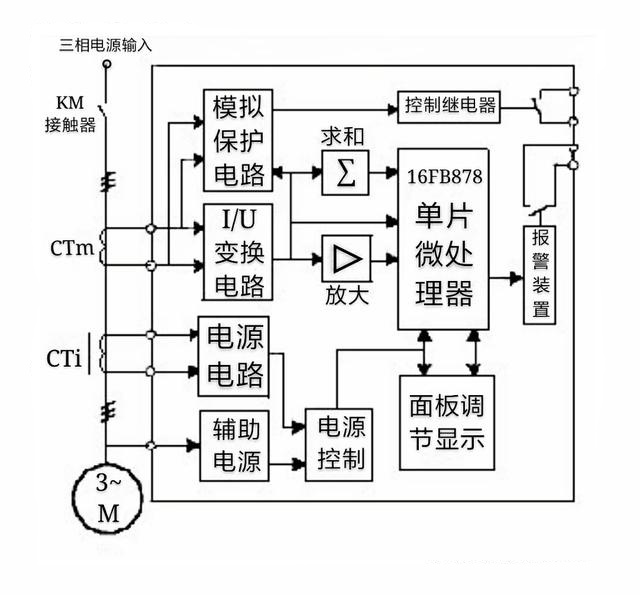

電機屬于低壓電器，故它一般都有兩個基本部分:一個是感測部分，它感測外界的的反應，在自控電器中，感測部分大多由內部的繼電器控制主回路中的交流接觸器完成。其中內部電路由微芯片及模擬保護電路、I/U變換電路、電源電路、輔助電路、電源控制電路、取樣分析、取樣放大、輸出控制繼電器電路組成，見下圖所示。

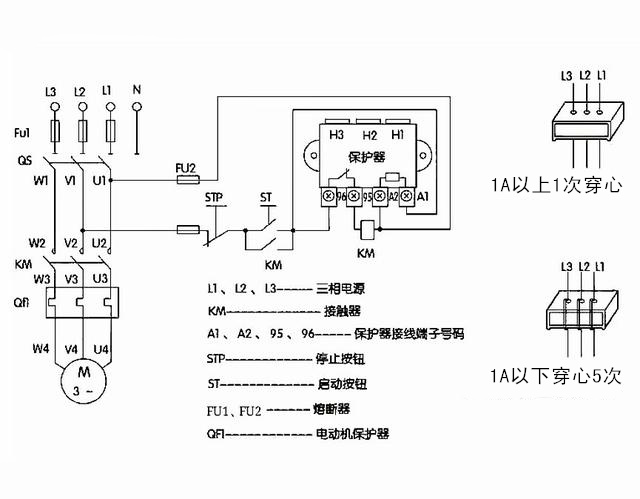

電動機綜合保護器的動作特性及控制安裝圖如下圖所示。

當穿過保護器的三個電流互感器的三相主電路的任意一相斷電時，保護器內部的比例鑒別的矢量關系被打破，中心K點有一高電平輸出，它通過驅動晶體管動作，繼電器吸合，常閉觸點變?yōu)槌ｉ_(kāi)，切斷交流接觸器的線圈的電源，接觸器失電釋放，電動機停止運行。并且保護器的動作時間≤33S。

通過模擬保護電路中的智能按鈕，可以方便調整電機啟動時間，延時時間，過載電流等。見下圖所示。

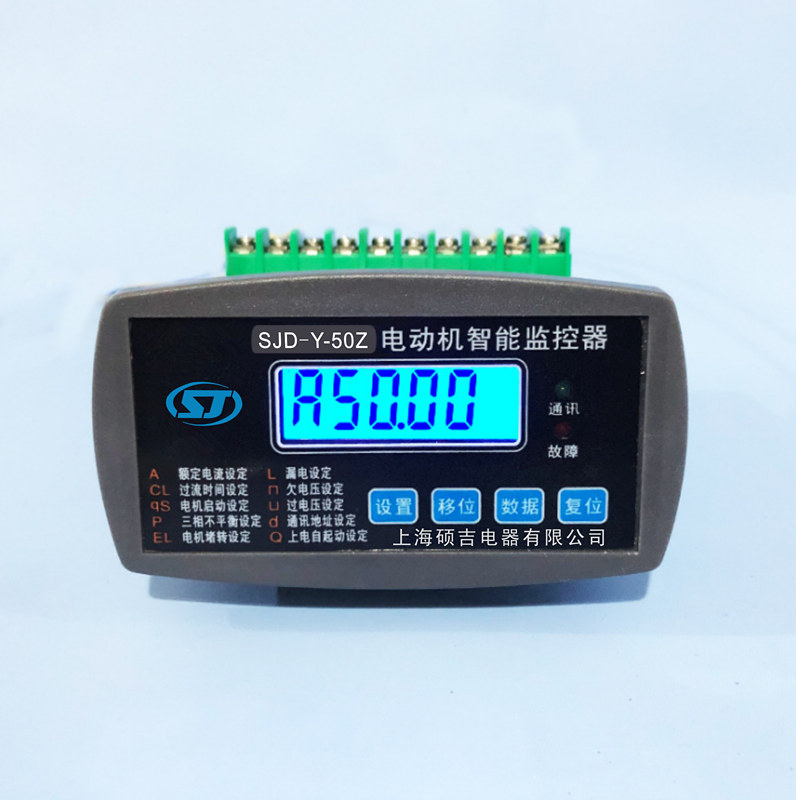

上圖所示為一種目前比較常用的電動機綜合保護器，現在還有比這款更先進、更智能功能的液晶中文顯示的電動機綜合保護器。

選用原則

    （1）電機綜合保護器按結構形式來劃分，一般分為一體式和分體式兩種。

    前者是獨立的整體，故適合于固定柜安裝，如老式開關柜或GGD柜改造，可將保護器直接固定在安裝面板上，通過饋出電纜穿芯即可。后者由于互感器部分與顯示部分分為兩體，可在一定范圍內任意安置，故非常適合于新型的抽屜式開關柜安裝。

    我們在工程實踐中由于普遍采用了新型的多米諾式或GCK系列低壓抽屜式開關柜，因而創(chuàng )造性的將顯示表頭嵌入式的安裝在開關抽屜的活動面板內，這樣既簡化了柜內接線、又方便了系統隨時調整、設定參數和顯示、監控，同時數字化的顯示面板也增添了柜面的統一性和美觀性；使得配電室內的設備運行情況及故障狀態一目了然，極大的方便了系統巡視和檢修維護。

    （2）電機綜合保護器按額定工作電壓及電流范圍來劃分，可分為AC380V、AC220V兩種；對應量程為1-10A、5-50A、10-100A、20-200A、40-400A等若干等級，使用時按照電機的控制回路工作電壓及負載的額定電流選用相應的量程范圍即可。

    在工程應用中，由于化工裝置大型電機較多，為方便互換及減少備件的種類，對于110KW及以上的電機，我們采用在主回路裝設（口/5）電流互感器的方式，將一次電流變?yōu)樾∮?A的二次電流，再接入量程為6A的電機綜合保護器，使大型設備也得到了有效的控制和保護。

     （3）具備RS-485通訊接口的電機保護器配置時，可根據工藝以及DCS系統連鎖的實際需要合理安排。

    在5萬噸粒堿工程的設計上，由于裝置的自動化控制要求較高，所以我們提出了對電機綜合保護器的通訊要求，為電氣操作及工藝控制人員通過微機系統在線瀏覽生產負荷和包裝機的工作情況，及時調整生產進度、預防突發事故，做出了重大貢獻。
