SJD 7701 智能數字式熱繼電器/電動機綜合保護器(定時限)1-100A

一、產品概述

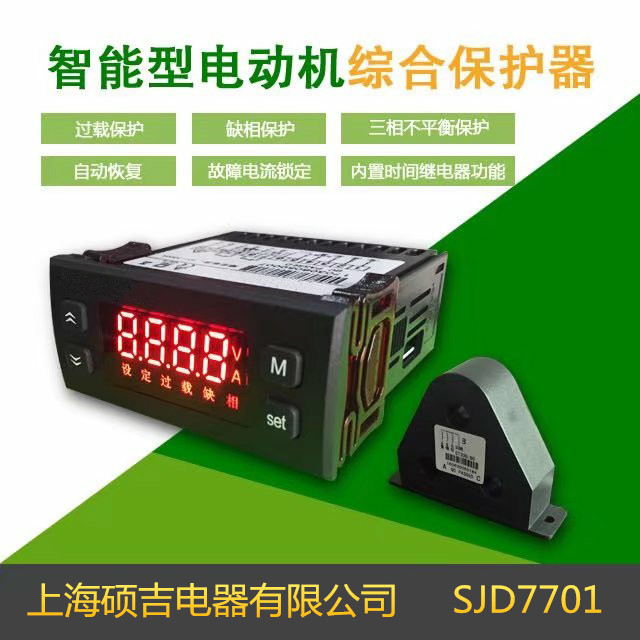

        SJD7701智能數字式熱繼電器是一款智能型電動機綜合保護器，是傳統熱繼電器的升級換代產品。 SJD7701智能數字式熱繼電器采用數字處理技術，高亮度LED顯示，通過外置的電流互感器檢測電動機的三相負載電流，可以顯示三相電流并根據電流判斷是否存在過載、缺相、三相電流不平衡等故障。當電動機發生故障時，接觸器繼電器斷開，切斷電動機電源，同時告警繼電器閉合。

二、主要功能

● 過載保護          ● 缺相保護

● 自動恢復          ● 故障電流鎖定

● 三相不平衡保護   ● 內置時間繼電器功能

三、主要技術指標

四、操作指南

1. 查看A、 B 、 C 三相電流

正常工作時顯示三相平均電流，按“ Set ”鍵可以切換顯示 A 、 B 、 C 三相電流。發生過載、欠載、缺相、三相不平衡等故障時顯示電流閃爍，表示這是鎖定在發生故障那一刻的電流（這時電動機已斷電，實際電流為 0 ）。

1. 電動機額定電流值設置（整定電流）

長按“ Set ”鍵 2 秒，顯示“設定”，用“ 5 ”或“ 6 ”鍵改變設定值（按住“ 5 ”或“ 6 ”鍵不放可連發），設置好后按“ Set ”鍵退出設置狀態。

1. 告警（保護）狀態恢復

發生故障告警時，會(huì )在顯示屏上閃爍顯示“過載”、“ LSL( 欠載 ) ”、“缺相”、“ IbA ( 三相不平衡 ) ”等字樣，此時繼電器斷開，并且鎖定在斷開狀態。這時只要按“ M ”鍵即可從保護鎖定狀態恢復，需確認與星三角啟動沒有沖突。也可給保護器重新上電來恢復。

1. 參數設置

在顯示電流的狀態下，長按“ M ”鍵 5 秒，進入參數設置狀態，這時顯示器上顯示“ F xx ”，其中 xx 是兩位數字，表示參數代碼。用“ 5 ”或“ 6 ”鍵可選擇參數代碼，按“ Set ”鍵則顯示該參數代碼對應的參數值，這時再用“ 5 ”或“ 6 ”鍵即可對參數值進行設置。設置完成后再按“ Set ”鍵，回到顯示參數代碼狀態。設置過程中按“ M ”鍵表示放棄，退出但不保存設置值。
內部參數代碼如下表所示 ：

五、基本工作原理

1. 電流檢測

保護器通過外置的電流互感器來檢測三相負載電流，所以被保護電動機的三根相線必須分別穿過電流互感器的三個孔。負載電流過小時，不進行欠載、三相不平衡、缺相檢測，防止在電動機斷電狀態產生誤動作。

1. 過載保護

當負載電流超過額定電流（參數F11），并且持續時間達到設定的過載動作時間時（參數 F13 ），繼電器斷開，切斷電動機電源。

1. 啟動延時

對于重載啟動，可能會(huì )因為啟動時間過長，反復觸發過載保護而無法啟動。這種情況下可以設置啟動時間（ F18 ），保護器會(huì )在若干秒內暫時屏蔽過載保護。

1. 三相不平衡保護

三相不平衡率的定義為：任意一相電流與三相平均電流差值的絕對值，取其中的最大值，除以三相平均電流，即為三相不平衡率。   當三相不平衡率大于設定的三相不平衡動作點（參數F21），并且持續時間大于三相不平衡動作時間（參數 F22 ）時，繼電器斷開，切斷電動機電源。

1. 缺相保護

缺相可以認為是一種嚴重的三相不平衡，當三相不平衡率大于50%時，認為缺相。缺相動作時間（ F23 ）一般比三相不平衡動作時間（參數 F22 ）設定得要短。

1. 自動恢復

自動恢復功能的目的是為了在發生故障保護停機時，有機會(huì )自動恢復工作，防止無人值守的設備因為偶發性故障而長時間停機?？梢杂脜礔51、 F52 、 F53 自由設定自動恢復的行為：例如 F51=3 ， F52=15 ， F53=60 ，其效果是：發生故障停機后，過 15 分鐘自動恢復（ F52=15 ），這樣可以重試 3 次 (F51=3) ，如果故障重復發生 3 次以上，并且重復故障的間隔時間短于 60 分鐘 (F53=60) ，則鎖定在停機狀態，需要人工恢復。

1. 時間繼電器功能

如果通過設定參數F61啟用了時間繼電器功能，則保護器通電后，繼電器不是立即吸合，而是延時一段時間后再吸合，延時時間由參數 F61 設定，這時顯示器上顯示倒計時。相當于一個延時啟動的時間繼電器功能。 F61=0 表示關閉時間繼電器功能。

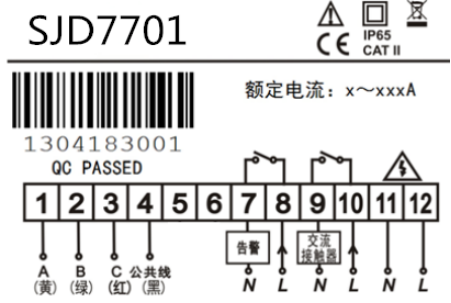

六、接線與安裝方式

1. 建議開孔尺寸：71× 29mm 。
2. 接線時必須和我司提供的互感器配套使用。
3. 電動機的三根相線分別穿過互感器附件A、 B 、 C 三個孔。
4. 端子1-4分別接互感器上黃、綠、紅、黑四根引線。
5. 端子7-10為兩組內部繼電器輸出，正常工作時 7 、 8 斷開， 9 、 10 閉合（如果啟用了時間繼電器功能，則延時吸合，見參數 F61 ），當發生故障時， 9 、 10 斷開， 7 、 8 閉合，切斷電動機電源。
