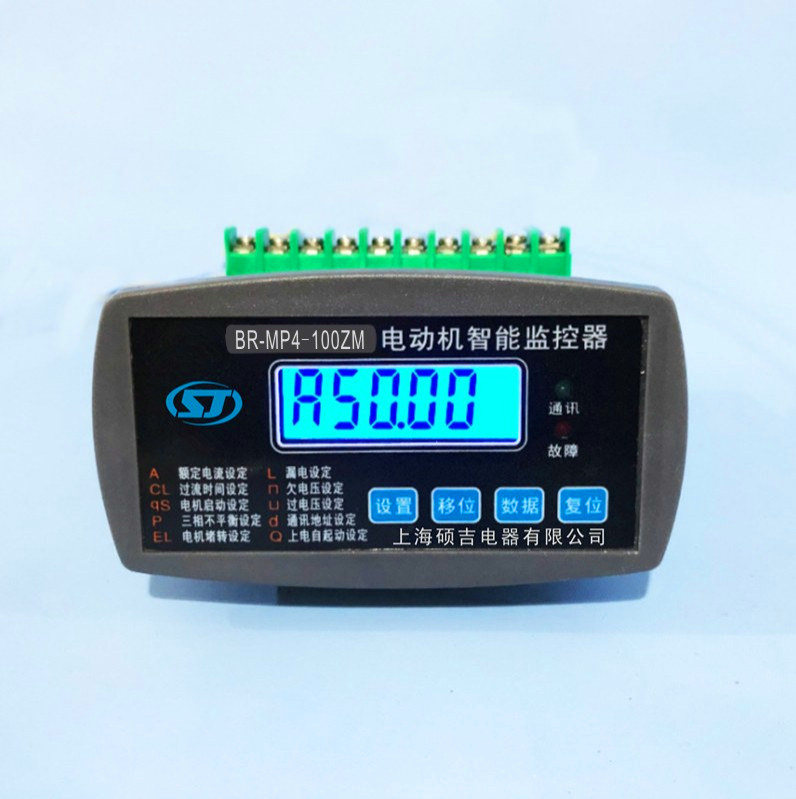

BR-MP4系列電動機保護器

簡要描述:

BR-MP4系列電動機保護器具有過流、堵轉、三相不平衡、短路、漏電、斷相、超欠壓等保護功能齊全,測量參數直觀,反應靈敏,動作及時可靠,可以與上位機通訊構成遠程監控于一體的高新技術產品。

b1打印當前頁

b1免費咨詢:13917768445

b1發郵件給我們:1051162722@qq.com

分享到: 0
b1

一、概述
       BR-MP4系列電動機保護器,是一種提高電機運行安全和自動化管理水平的智能化儀器,核心采用美國MICROCHIP公司的微機控制器配低功耗集成電路開發而成的。
BR-MP4系列電 動 機保護器 具有保護功能齊全,測量參數直觀,反應靈敏,動作及時可靠,可以與上位機通訊構成遠程監控于一體的高新技術產品。廣泛應用于石油、化工、煤炭、冶金、電力、鋼鐵、水泥、礦山、輕工、紡織等行業低壓電動機保護及遠程監控理想的產品。
二、特點
    1、采用微機技術和高性能低功耗電路,運算高速,性能穩定。
    2、整機模塊化結構,卡式電流傳感器,體積小,安裝方便。也可分體安裝,主體外形尺寸按照國際儀表裝置標準。
    3、采用數字處理技術,測量精度高,線性度好,對故障判斷速度快,精確可靠。
    4、高清晰寬溫帶背光LCD顯示,設置參數與測量及故障記錄直觀方便。
    5、可以與計算機通訊構成遠程監控于一體的電機保護網絡(luò )。
    6、一機多用,可取代電流表,電流變送器,熱繼電器,漏電繼電器,電壓表。
三、適用范圍及使用條件
    1、380VAC,660VAC三相異步電動機,饋線電路保護。
    2、保護器供電電壓;220VAC,380VAC、50HZ。
    3、外型結構:整體與分體兩種形式,分體安裝距離≤5米。
    4、環境溫度:-30℃~+65℃,相對濕度≤90%。
    5、使用環境:無足以腐蝕金屬和破壞絕緣性能氣體的環境。
    6、安裝在無劇烈震動沖擊,強磁場干擾場所和雨雪侵襲的地方。
四、主要功能
    1、設定功能:額定電流、保護電流曲線、啟動時間、三相不平衡、堵轉倍數、漏電電流值、超欠電壓值、通訊地址、保護器上電電機自起動時間。
    2、保護功能:過流、堵轉、三相不平衡、短路、漏電、斷相、超欠壓。

      3、顯示功能:A、B、C三相電流、漏電電流、工作電壓、保護動作故障數據及故障記錄、設置參數。
      4、遠傳功能:具有4-20mA標準電流輸出信號,20mA對應設定的額定電流值。
      5、通訊功能:通過RS485串行通訊與計算機可構成256臺保護器常規保護控制網絡(luò )。遠程數據設定及顯示報警,遠程電動機啟動,停止控制等。
      6、追憶功能:可存儲近期電機所發生的三次故障原因,并可按數字鍵取出最后一次電機發生的故障代號,再按一次顯示前一次故障代號。
五、主要技術指標
    1、測試范圍
           1.1  A、B、C三相電流:0—999A。
           1.2  漏電流:0—999MA。
    2、測量精度:1.5 級(I≤Ie額定電流)。
    3、保護觸點容量:常開AC250/6A,常閉AC250/6A。
    4、啟動時間整定范圍:1~ 99S,在啟動時間內,對斷相、漏電、短路、不平衡進行保護(默認值為10S)。
    5、堵轉保護:當三相電流均達到或超過整定值的堵轉電流時,動作時間≤0.5S(默認值為4Ie)。
    6、短路保護:任意一相電流均達到或超過8Ie電流時,動作時間≤0.2S。

      7、斷相保護:任意一相斷相時,動作時間≤2S。
      8、不平衡保護:當三相電流中任意二相電流差比值≥不平衡系數,動作時間≤2S(默認值為60%)。
      9、漏電保護;當電機漏電電流≥漏電流整定值,動作時間≤0.2S(默認值為50MA)。

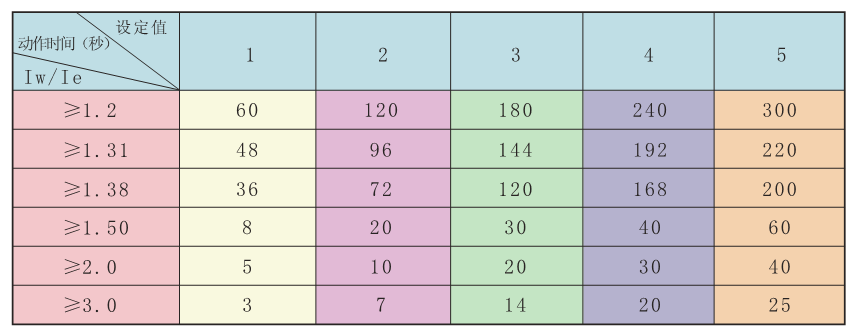

      10、過流保護:當電機的電流≥1.2Ie時,保護器按反時過流保護,動作時間見圖一(默認值為1)。       11、過壓保護:工作電壓≥過壓電壓整定值,動作時間≤5S。
      12、欠壓保護:工作電壓≤欠壓電壓整定值,動作時間≤10S。
      13、4~ 20MA電流輸出精度:0.3%F.S(20MA對應額定值)。

BR-MP4系列電機保護器

     注:表中Iw為工作電流,Ie為額定電流。圖一
六、操作說明及顯示

       1、按鍵說明

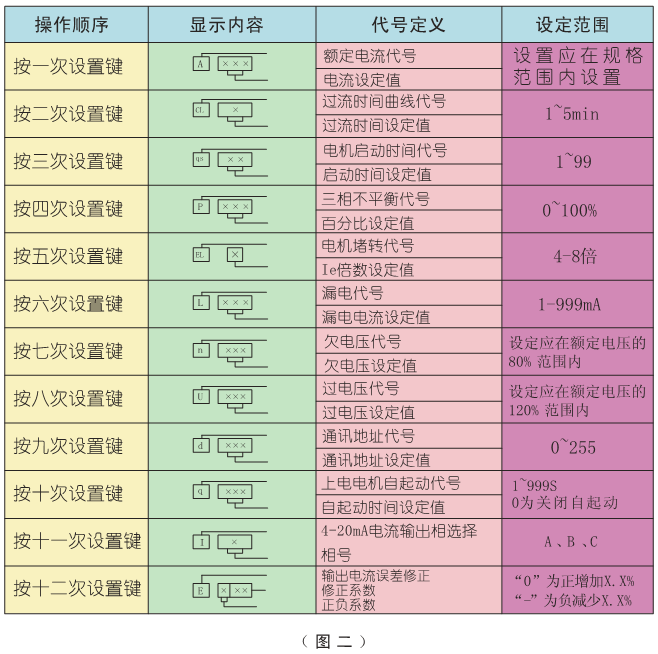

           設置鍵:電機未運行或故障時,按此鍵進入保護參數設置狀態。見圖二

電機保護器設置表

    移位鍵:設置狀態下選擇設置的字位(該字位閃爍)。
    數據鍵:設置狀態下對應閃爍字位數每按一次加1。
    復位鍵:在設置狀態下按此鍵退出設置狀態并確認設置值,保護動作后按此鍵保護器復位。
    2、運行操作
    2.1 當電機運行時按設置鍵無效,當電機未運行或故障時按設置鍵修改設定值和查尋設定值。
    2.2 運行時按移位鍵顯示一次電壓值和漏電電流值,如配合復位鍵可定位顯示電壓值和漏電電流值。
    2.3 運行時按數據鍵可查尋最近3次故障記錄。
    2.4 運行時按復位鍵一次可定位顯示當前顯示狀態,按復位鍵二次正常輪流顯示A、B、C三相電流值。
    3、當上位機與保護器正常通訊,面板通訊指示燈閃爍。
    4、故障顯示

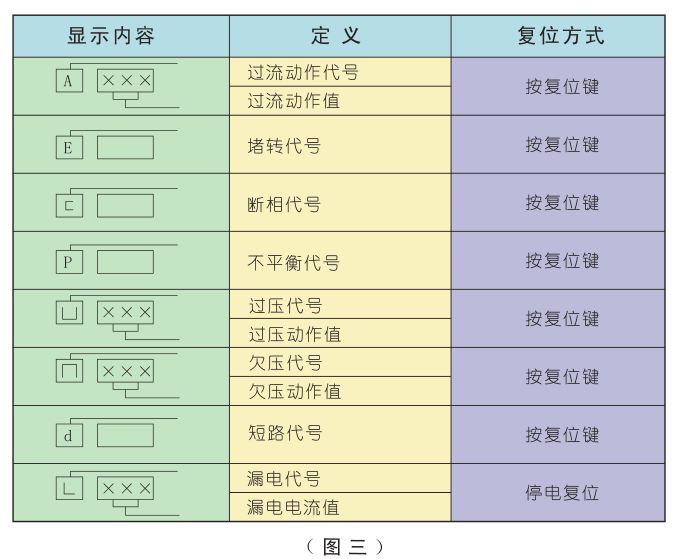

當電機運行存在故障時,保護器故障指示燈閃爍,達到設定技術指標時保護器動作,故障指示燈常亮,LCD首2位或首位指示相應故障代號(見圖三)。故障排除后按復位鍵保護器正常啟動,按數據鍵可查尋最近3次故障記錄。

BR-MP4系列電機保護器故障代碼

七、外型結構及安裝尺寸、接線

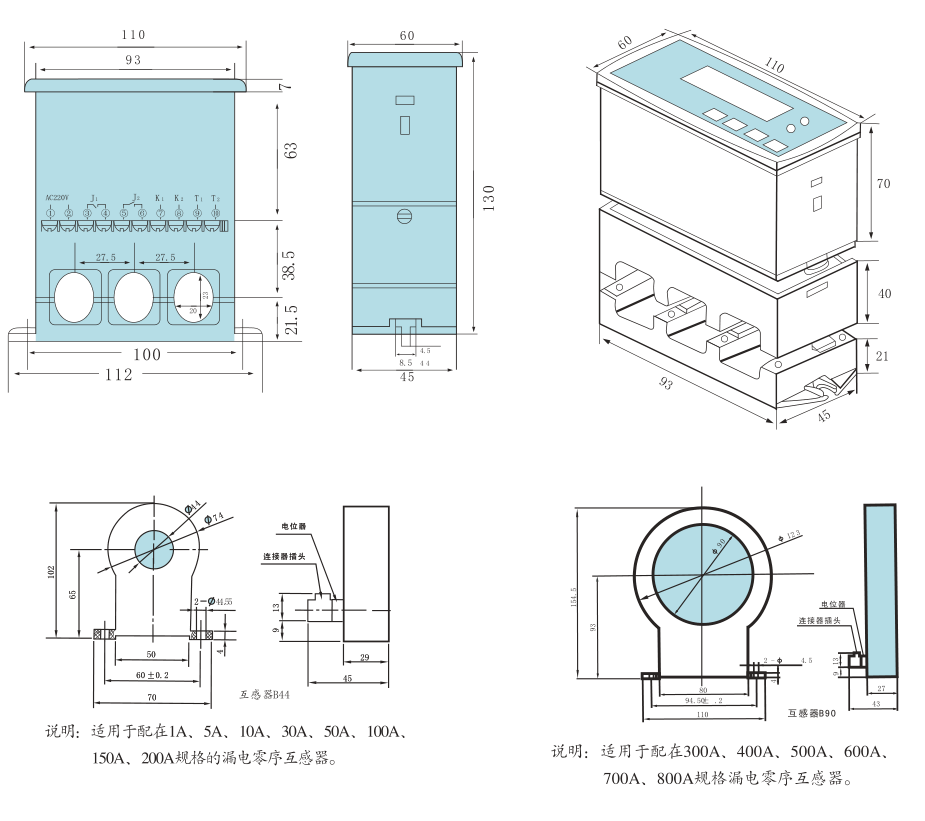

   (一)結構及安裝尺寸

BR-MP4系列電機保護器外形尺寸


(二)接線方法

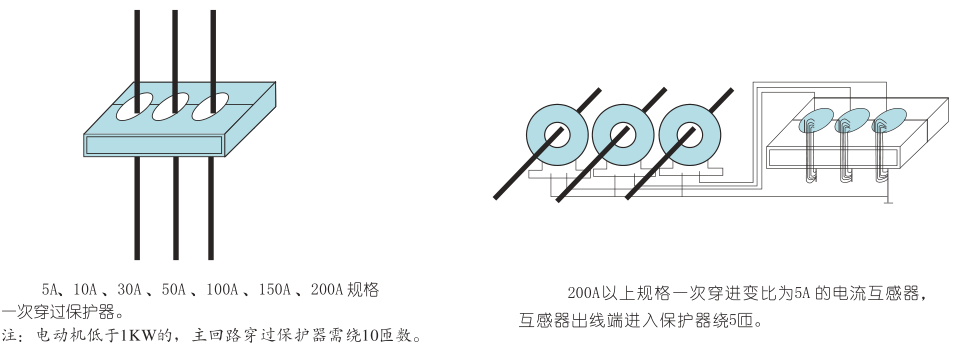

1、一次接線

 BR-MP4電機保護器一次接線

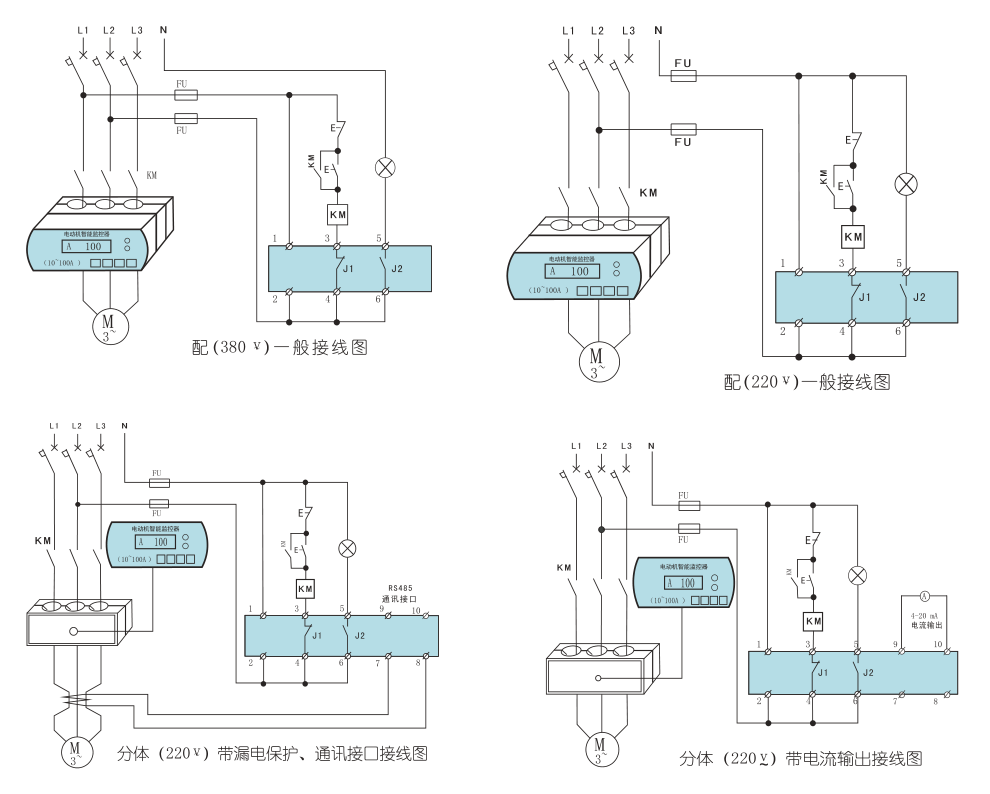

2、二次接線


BR-MP4系列電機保護器二次接線

 注意事項
    1、保護器安裝接線時,應接各接線端子用途正確連接。
    a、01  02端子;電源(AC220V、380V)輸入、應接自一次主回路的空氣開關前端或專用電源。
    b、03  04端子:保護出口J1(常閉)。
    c、05  06端子:保護出口J2(常開)或自起動(用戶自選其一)。
    d、07  08端子:漏電保護傳感器輸入(K1、K2)。
    e、09  10端子:RS485通訊規約或4~20MA電流輸出。
    2、保護器的工作電源應接控制回路上,注意標稱電壓與實際電壓應相符。
    3、各項保護設定值應正確無誤,不用的選項應放棄設定。
    4、根據電動機的額定電流值,選擇相應電流規格的保護器。

     5、當三相電纜線可直接穿過保護器的三相穿線孔時,可不拆卡式電流傳感器;若不能直接穿過保護器的三相穿線孔時,可把卡式電流傳感器拆成兩半,再把電纜線卡入式電流傳感器內,然后把卡式電流傳感器組合成一體,并把固定螺絲扭緊。
    6、保護器配用電流變比互感器時,若設備現場或控制室需電流表顯示時,最好另配一個電流變比互感器,不然對配帶電流表的那相電流顯示會(huì )有所影響。
八、選型

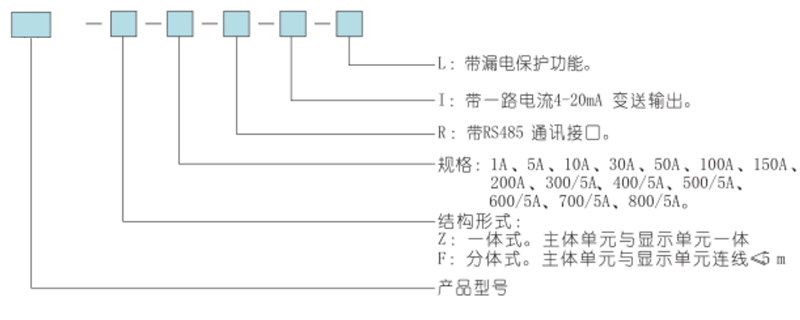

1、型號、規格及含義

BR-MP4電機保護器選型表

2、選型表

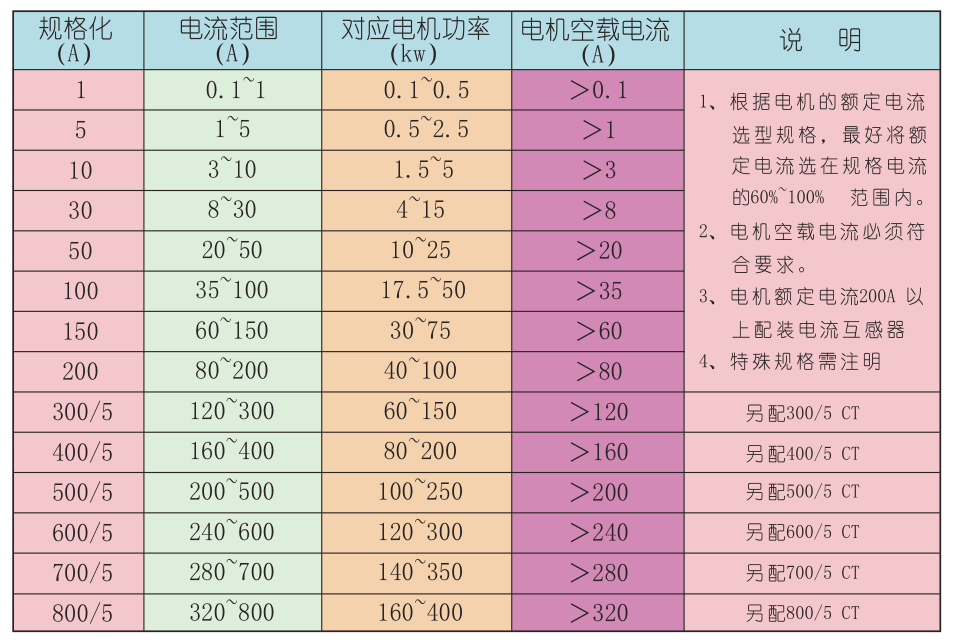

    2.1、電流規格選型(以一次系統380V為例)

BR-MP4電機保護器電流規格

2.2、電流互感器
     電流規格在200A以上需要配電流互感器。
2.3、漏電電流互感器
     電流規格在200A以下(含200A)配用孔徑為 44mm的零序互感器,電流規格在200A規格以上的配用75mm的零序互感器。
3、選型技術數據說明
3.1、分體的保護器主體與分體之間的標準線長度為60cm,如果不能滿足使用或需特殊要求時,請選型訂貨時注明。
3.2、選擇漏電功能時,應選取相應的漏電互感器的穿線孔徑(電機ABC三線一同穿過);饋線保護,A、B、C、N四線同時穿過,把地線分開。
3.3、通訊規約采用a、b兩種方式通訊,保護裝置與主機之間的距離≤1200m,通訊導線采用屏蔽雙絞線。
3.4 、400A規格需要配400A/5A的電流互感器,600A規格需要配600A/5A的電流互感器。

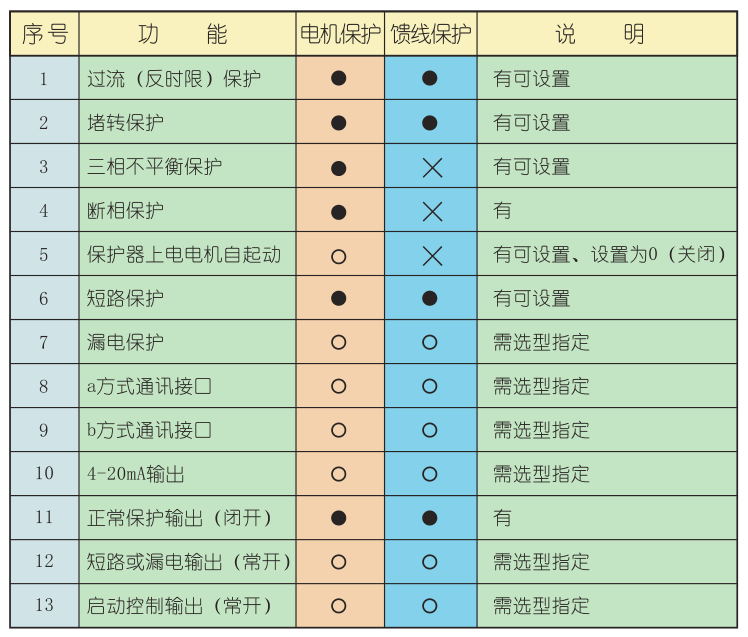

3.5、功能表

BR-MP4電機保護器功能表

注:帶●標記項為保護裝置具備的基本功能或配置;
        帶○標記項為保護裝置具備此項功能但需選型時指定;
        帶×標記項為保護裝置不具備或不需此項功能。
