電動機保護器的操作說明及故障顯示
點擊次數:1487 發布時間:2019/1/8 16:22:16

電動機保護器的操作說明及故障顯示

1 、按鍵說明

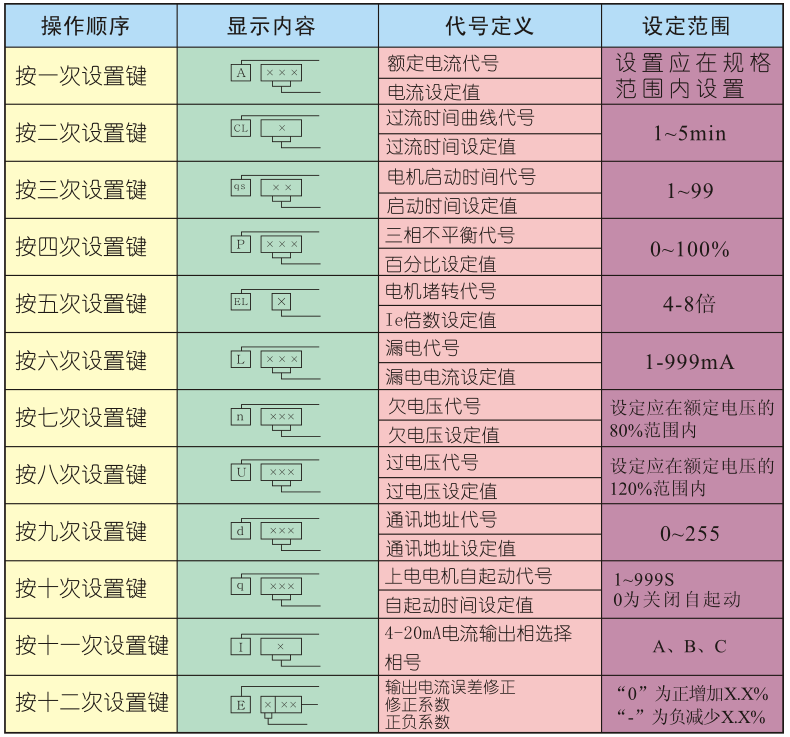

設置鍵:電機未運行或故障時,按此鍵進入保護參數設置狀態。見圖二

電動機保護器操作設置

數據鍵:設置狀態下對應閃爍字位數每按一次加 1次 移位鍵:設置狀態下選擇設置的字位(該字位閃爍)。

復位鍵:在設置狀態下按此鍵退出設置狀態并確認設置值,保護動作后按此鍵保護器復位。 說明:設置參數后,最好向下按 2 次或回到電壓顯示設置上以確保參數準確設置成功

2 、運行操作

2.1 當電機運行時按設置鍵無效,當電機未運行或故障時按設置鍵修改設定值和查尋設定值。

2.2 運行時按移位鍵顯示一次電壓值和漏電電流值,如配合復位鍵可定位顯示電壓值和漏電電流值。

2.3 運行時按數據鍵可查尋最近 3 次故障記錄。

2.4 運行時按復位鍵一次可定位顯示當前顯示狀態,按復位鍵二次正常輪流顯示 A 、 B 、 C 三相電流值。

3 、當上位機與保護器正常通訊,面板通訊指示燈閃爍。

4 、電動機保護器的故障顯示

當電機運行存在故障時,保護器故障指示燈閃爍 表示故障預警 ,達到設定技術指標時保護器動作 ,故障指示燈常亮, LCD 首位 2 指示相應故障代號(見圖三 故障顯示代碼 )。故障排除后按復位鍵 ( 或斷電重啟后 ) 保護器正常啟動,按數據鍵可查尋最近 3 次故障記錄。

故障代碼顯示

顯示內容

代碼定義

設定范圍及說明

電動機保護器

過流動作代碼

顯示 a 、 b 、 c ,如 b b 相電流故障(過流或欠流故障 ) 按復位鍵復位

過流動作值

電動機保護器

堵轉代碼

超過電流 4 倍時保護器動作

按復位鍵復位

電動機保護器

斷相代碼

ABC 三相任意一相缺失保護器動作按復位鍵復位

電動機保護器

不平衡代碼

不平衡保護參考技術指標第 8

按復位鍵復位

電動機保護器

過壓代碼

出廠設置 1.2 倍(默認 260V

按復位鍵復位

過壓動作值

電動機保護器

欠壓代碼

出廠設置不超過 80% (默認 180V )按復位鍵復位

欠壓動作值

電動機保護器

短路代碼

超過電流設定值 8 倍時保護器動作

按復位鍵復位

電動機保護器

漏電代碼

按復位鍵復位或斷電重啟

漏電電流值

說明:故障燈閃爍,顯示故障預警,未達到動作時間,電動機保護器不動作。
