SJD-YD電動機保護器遠程通訊協議
點擊次數:1198 發布時間:2019/1/9 23:05:56

SJD-YD電動機保護器主要功能

    1 、設定功能:額定電流、保護電流曲線、啟動時間、三相不平衡、堵轉倍數、漏電電流值、超欠電壓值、通訊地址、保護器上電電機自起動時間。

    2 、保護功能:過流、堵轉、三相不平衡、短路、漏電、斷相、超欠壓。

3 、顯示功能: A 、 B 、 C 三相電流、漏電電流、工作電壓、保護動作故障數據及故障記錄、設置參數。

4 、遠傳功能:具有 4-20mA 標準電流輸出信號, 20mA 對應設定的額定電流值。

5 、通訊功能:通過 RS485 串行通訊與計算機可構成 256 臺保護器常規保護控制網絡(luò )。遠程數據設定及顯示報警,遠程電動機啟動,停止控制等。

6 、追憶功能:可存儲近期電機所發生的三次故障原因,并可按數字鍵取出最后一次電機發生的故障代號,再按一次顯示前一次故障代號。

  SJD-YD電動機保護器遠程通訊協議

·Rs485口,半雙工。

·主從式通訊,即從機根據主機的命令作出應答,保護器作為從機。

·選用自定義協議,波特率9600bps,奇偶不校驗,8位數據位,1位停止位。ASCⅡ碼發送。

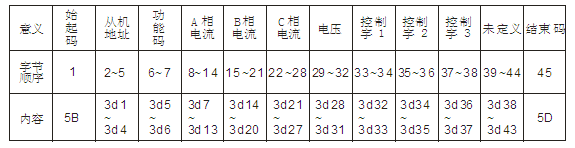

主設備發送命令:

意義

起始碼

地址(從機地址)

控制字節

結束碼

字節順序

1

2  3  4  5

6  7

8

內容

5B

3X,3X,3X,3X

3X,3X(定義如下)

00:讀從機當前數據

11:命令從機啟動

22:命令從機停機

33:命令從機復位

44:讀取設置值

5D

55:修改設置值(詳見例4說明)

例(1):從機地址為21,命令停機:

主設備發:5BH;30,30,32,31;32,32;5DH開始;地址;功能碼;結束。[002122]

要求讀從機當前數據,從機回送數據
電動機保護器通訊協議

控制字節說明:

控制字節 1 00 電機停機狀態。 10 電機啟動狀態。

控制字節 2 01 電機故障:過流。 02 電機故障:堵轉。 04 電機故障:不平衡。 08 電機故障:斷相。 10 電機故障:電壓欠壓。 20 電機故障:電壓過壓。 40 電機故障:短路。 80 電機故障:漏電。

控制字節 3 00 電機未跳閘。 08 電機故障已跳閘。

未定義: 6 位備用。

例( 2 ):從機地址 0021 ,要示求讀取當前數據:

主設備發: 5BH ; 30 , 30 , 32 , 31 ; 30 , 30 ; 5DH 。開始;地址;功能碼;結束。 [002100]

從設備回: 5BH ; 30 , 30 , 32 , 31 ; 30 , 30 ; 30 , 30 , 31 , 35 , 2E , 34 , 33 ;開始[; 地址 ;功能碼; A 相電流: 0015.43 A ); 30 , 30 , 31 , 32 , 2E , 33 , 34 ; 30 , 30 , 31 , 33 , 2E , 34 , 35 ; B 相電流: 0012.34 A ), C 相電流: 0013.45 A 30 , 32 , 33 , 31 ; 31 , 30 ; 30 , 30 ; 30 , 30 ;電壓: 231V 電機已啟動;未故障; 未跳閘 30 , 30 , 30 , 30 , 30 , 30 ; 5DH

備用 6 位; 結束] (共 45 位)

3. 要求讀取設置值(舉例說明):

例( 3 ):從機地址 0021 ,要求讀取設置值;

主設備發: 5BH ; 30 , 30 , 32 , 31 ; 34 , 34 ; 5DH 。開始;地址:功能碼;結束。 [002144]

從設備回: 5BH ; 30 , 30 , 32 , 31 ; 34 , 34 ; 3X , 3X , 2EH , 3X , 3X

開始 [ ; 地址 ;功能碼; 額定電流; XX.XX (或 XXX..X );

30 , 3X ; 3X , 3X ; 3X , 3X ; 30 , 3X ;

過流曲線( 01~05 );啟動時間( 00~99 不平衡( 00%~99% );堵轉( 03~08

30 , 3X , 3X , 3X ; 30 , 3X , 3X , 3X ; 30 , 3X , 3X , 3X ;

漏電( 0000~0999 ); 欠壓( 0000~0999 );過壓( 0000~0999 );

30 , 3X , 3X , 3X , 30 , 30 , 30 , 30 , 30 , 30 , 30 , 30 5DH

自啟動時間( 0000~0999 ); 備用 8 位; 結束 ] (共 45 位)。

4. 要求修改設置值(在電機停機狀態才可以設置):

例( 4 ):從機地址 0021 ,要求修改設置值:

主設備發: [002155XX.XX0XXXXX0X0XXX0XXX0XXX0XXX00000000]

轉換為 ASC Ⅱ碼: 5BH ; 30 , 30 , 32 , 31 ; 35 , 35 ; 3X , 2EH , 3X , 3X 開始 [ ; 地址 ;功能碼;

額定電流: XX.XX (或 XXX.X ); 30 , 3X ; 3X , 3X ; 3X , 3X ; 30 , 3X ;

過流曲線( 01~05 );啟動時間( 00~99 );不平衡( 00%~99% );堵轉( 03~08 30 , 3X , 3X , 3X ; 30 , 3X , 3X , 3X ; 30 , 3X , 3X , 3X ;

漏電( 0000~0999 );欠壓( 0000~0999 );過壓( 0000~0999 );

30 , 3X , 3X , 3X ; 30 , 30 , 30 , 30 , 30 , 30 , 30 , 30 ; 5DH

自啟動時間( 0000~0999 ); 備用 8 結束 ] (共45位)。

電動機保護器通訊功能:通過 RS485 串行通訊與計算機可構成 256 臺保護器常規保護控制網絡(luò )。遠程數據設定及顯示報警,遠程電動機啟動,停止控制等。
